Рубиновое сопло для гидроабразивной резки: устройство, особенности и применение
Что такое рубиновое сопло для гидроабразивной резки

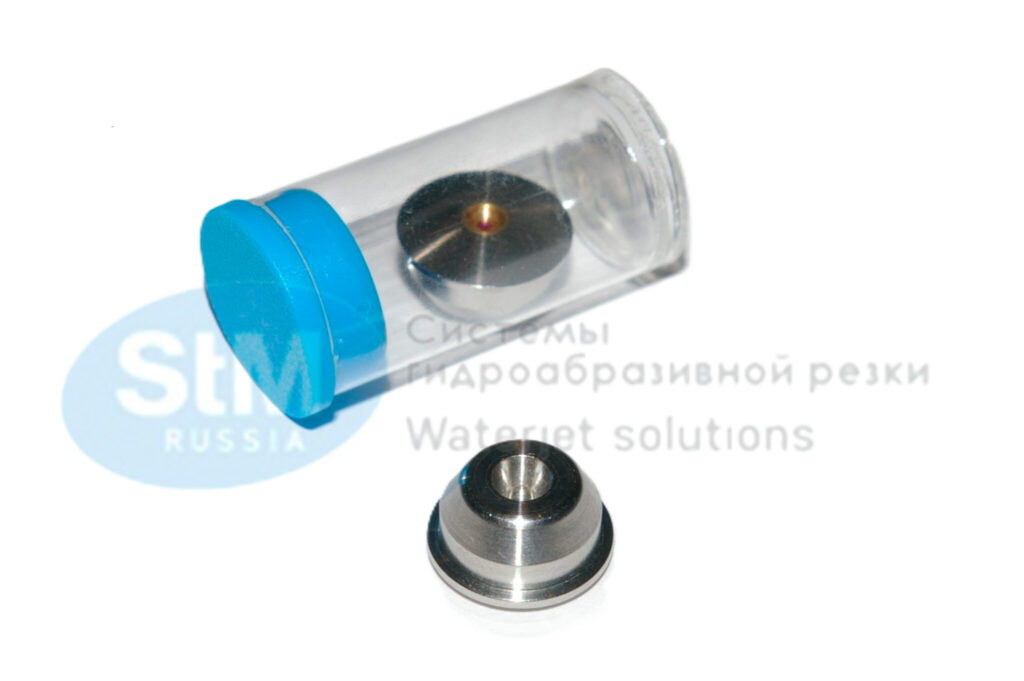

Рубиновое сопло (водяная дюза) — ключевой компонент режущей головки гидроабразивного станка. Это высокоточный элемент, через который проходит струя воды под сверхвысоким давлением (до 6 000 бар), формируя режущий поток.
Конструктивно сопло состоит из двух частей:
- корпус — изготавливается из прочной стали или керамики для обеспечения жёсткости;
- внутренняя вставка — выполнена из синтетического рубина, который контактирует с высокоскоростной струёй.
Принцип работы
- Вода под давлением поступает в сопло.
- Проходя через рубиновую вставку с калиброванным отверстием, поток ускоряется до свыше 3 500 км/ч.
- Сформированная струя попадает в смесительную камеру, где смешивается с абразивными частицами.
- Полученная смесь выходит через второе (смесительное) сопло и производит резку материала.
Технические характеристики
- Диаметр отверстия: от 0,1 до 1,14 мм (подбирается под задачу);
- Рабочее давление: до 6 000 бар (для рубиновых сопел рекомендуется ниже);
- Материал вставки: синтетический рубин (корунд);
- Срок службы: 150–200 часов (при стандартных режимах работы).
Преимущества рубиновых сопел
- Оптимальное соотношение цены и качества — дешевле алмазных, но достаточно износостойки.
- Высокая твёрдость материала — рубин (9 по шкале Мооса) устойчив к эрозионному износу.
- Точность формирования струи — гладкая внутренняя поверхность обеспечивает стабильный поток.
- Универсальность — подходят для большинства типовых задач гидроабразивной резки.
Ограничения и особенности
- Не рекомендуются для давления 6 000 бар — при таком режиме быстрее изнашиваются.
- Меньший срок службы, чем у алмазных сопел (150–200 часов против 1 500–2 000 часов).
- Не используются для чистой водяной резки (без абразива) — для этих целей предпочтительны сапфировые сопла.
Как выбрать рубиновое сопло для гидроабразивной резки
При подборе учитывают:
- Диаметр отверстия:
- малые значения (0,1–0,2 мм) — для точной резки тонких материалов;
- большие значения (0,8–1,14 мм) — для повышения скорости при работе с толстыми заготовками.
- Тип материала:
- для твёрдых сплавов и толстых листов лучше использовать сопла меньшего диаметра;
- для мягких материалов допустимы большие отверстия.
- Режим работы:
- при интенсивных нагрузках (более 40 часов в неделю) стоит рассмотреть алмазные альтернативы;
- для периодической резки рубиновые сопла экономически выгоднее.
Рекомендации по эксплуатации
Чтобы продлить срок службы рубинового сопла:
- используйте очищенную воду (без механических примесей);
- регулярно проверяйте состояние сопла на наличие сколов и деформаций;
- соблюдайте рекомендуемое давление (не превышайте 5 000–5 500 бар);
- проводите плановую замену по истечении 150–200 часов работы.
Сфера применения
Рубиновые сопла широко используются в:
- металлообработке (резка стали, алюминия, титана);
- камнеобработке (гранит, мрамор);
- производстве композитных материалов;
- изготовлении декоративных элементов из стекла и керамики.
Вывод
Рубиновые сопла — практичное решение для гидроабразивной резки, сочетающее доступную стоимость и достаточную износостойкость. Они подходят для большинства промышленных задач, где не требуется экстремально долгий срок службы режущего элемента. При соблюдении рекомендаций по эксплуатации обеспечивают стабильное качество реза и экономическую эффективность процесса.
